Разработка чертежей КМД

Разработка чертежей КМД - это один из важнейших этапов в процессе производства вентилируемых фасадов из натурального камня.

Чертежи КМД - это детализированная конструкция подсистемы из металла, которая используется для крепления облицовочного материала фасада. Для того, чтобы сделать спецификацию элементов для производства фасадной системы МАС, а также правильно собрать фасадную металлическую конструкцию, на которую впоследствии будет крепиться камень, и правильно ее установить, необходимо детально проработать конструктив, продумать и оценить каждый узел крепежа, рассчитать нагрузки, в подробностях показать все привязки, выносы от стен, размеры отверстий, а также отразить все особенности проекта. Монтажники без детально проработанного КМД не смогут верно собрать всю конструкцию. Хорошо проработанный конструктив, а точнее, правильно сделанная деталировка фасадной системы (КМД), - это залог высокого качества работ.

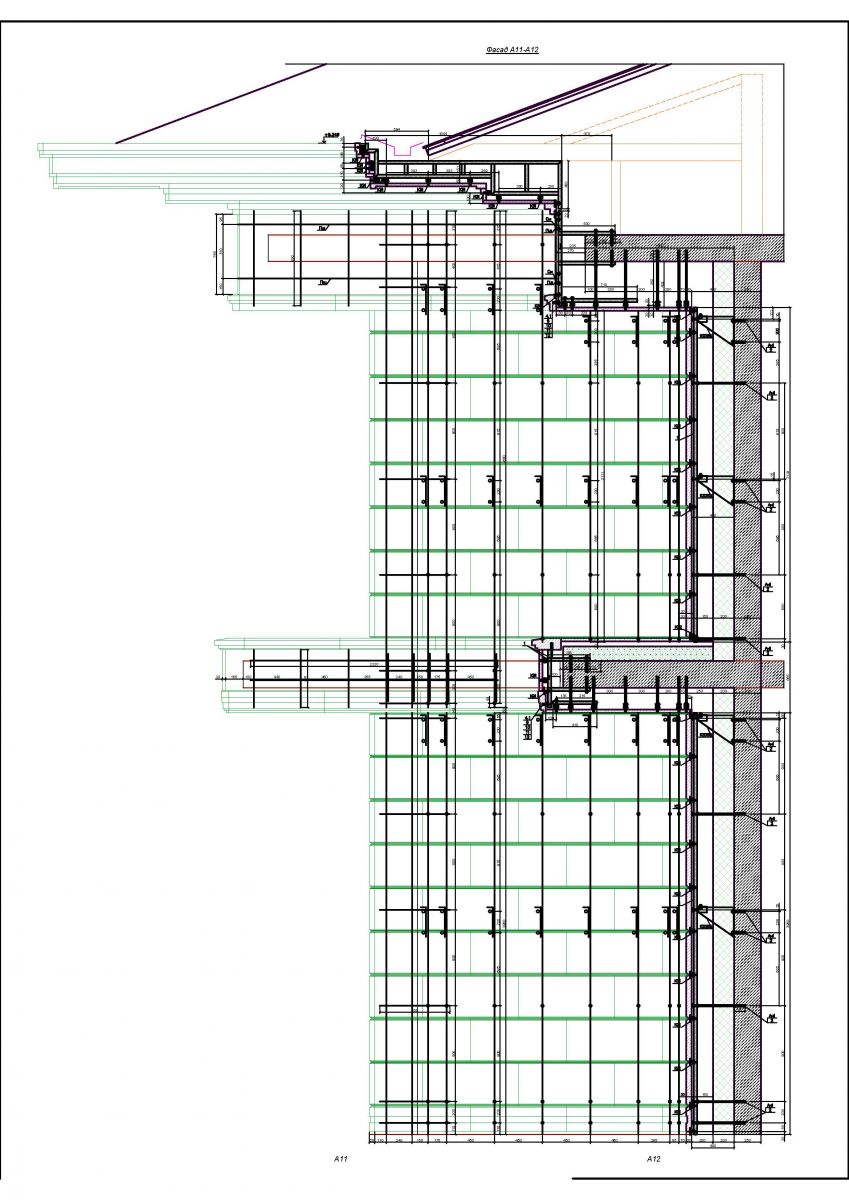

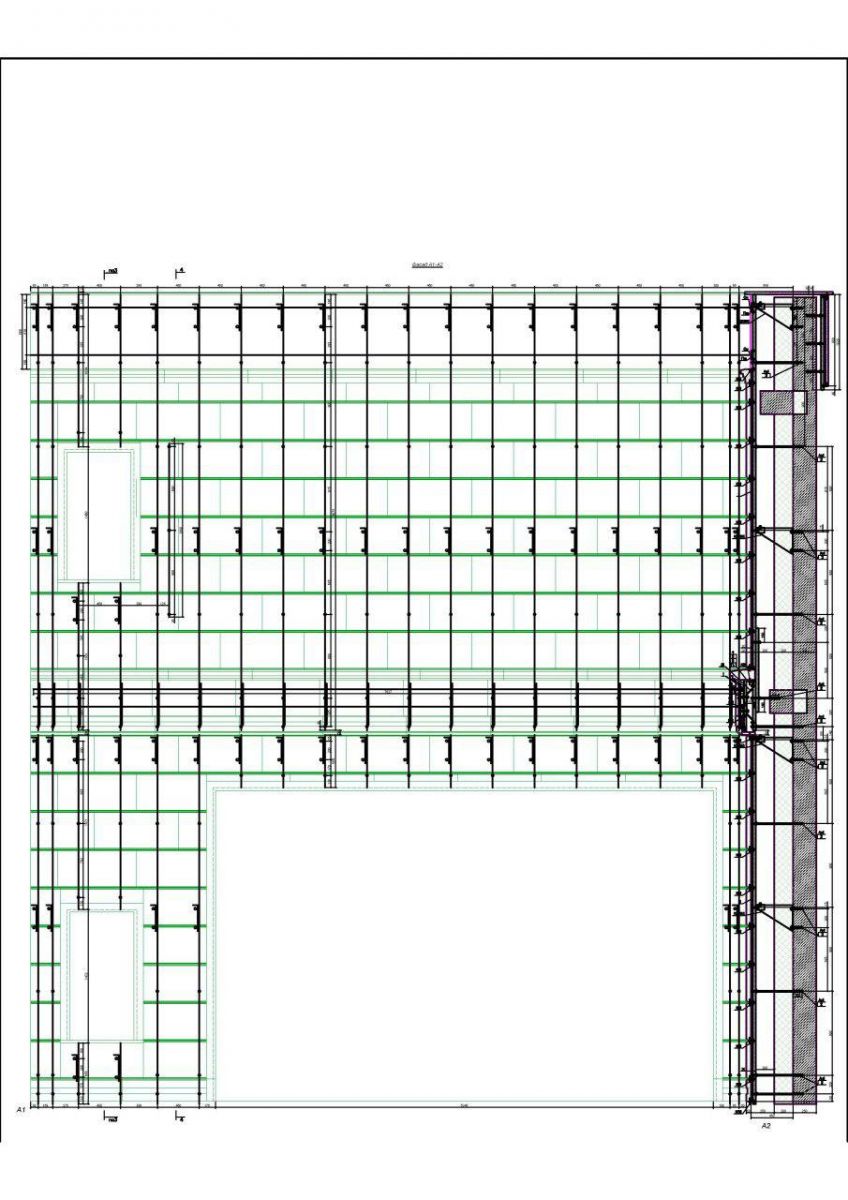

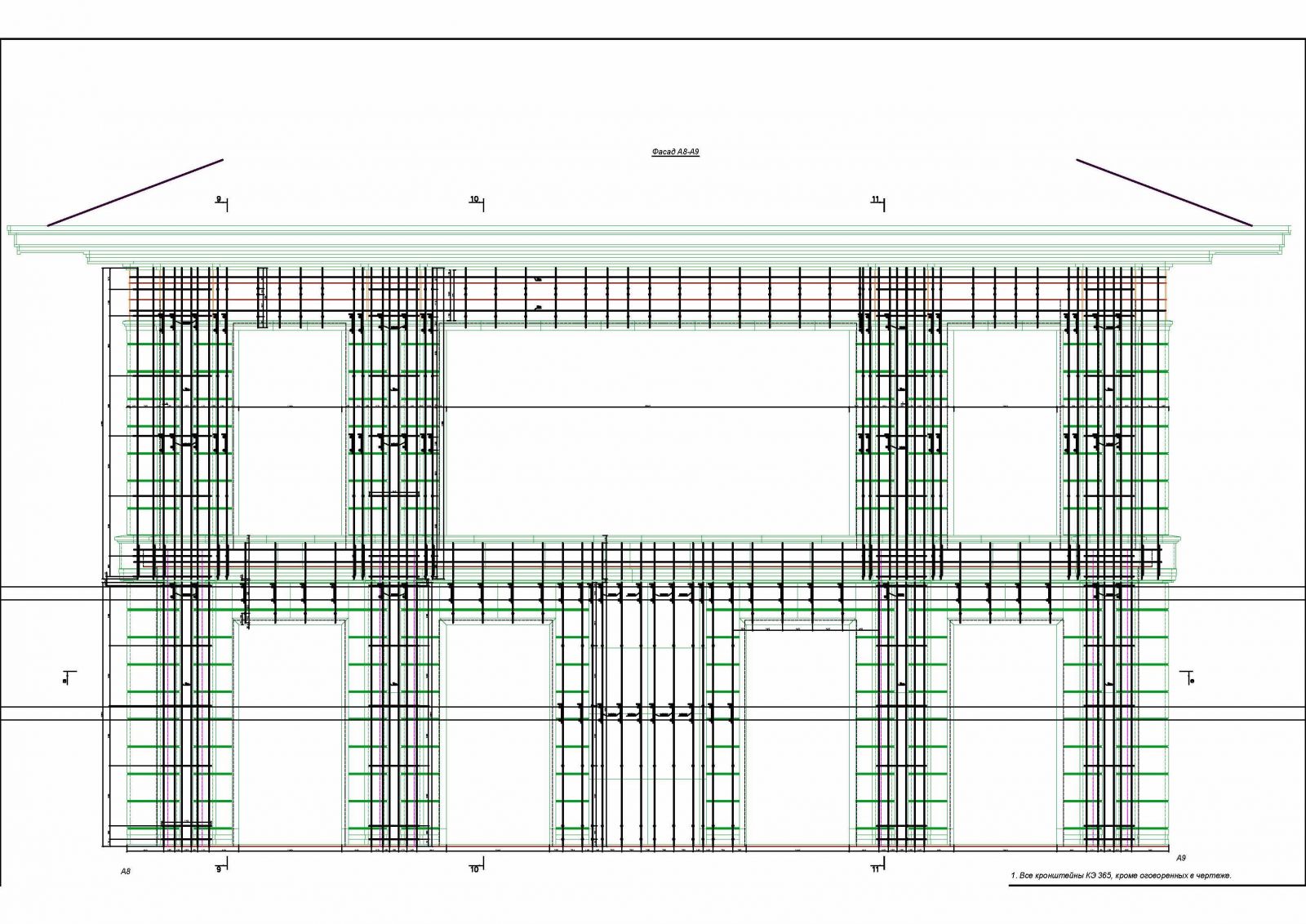

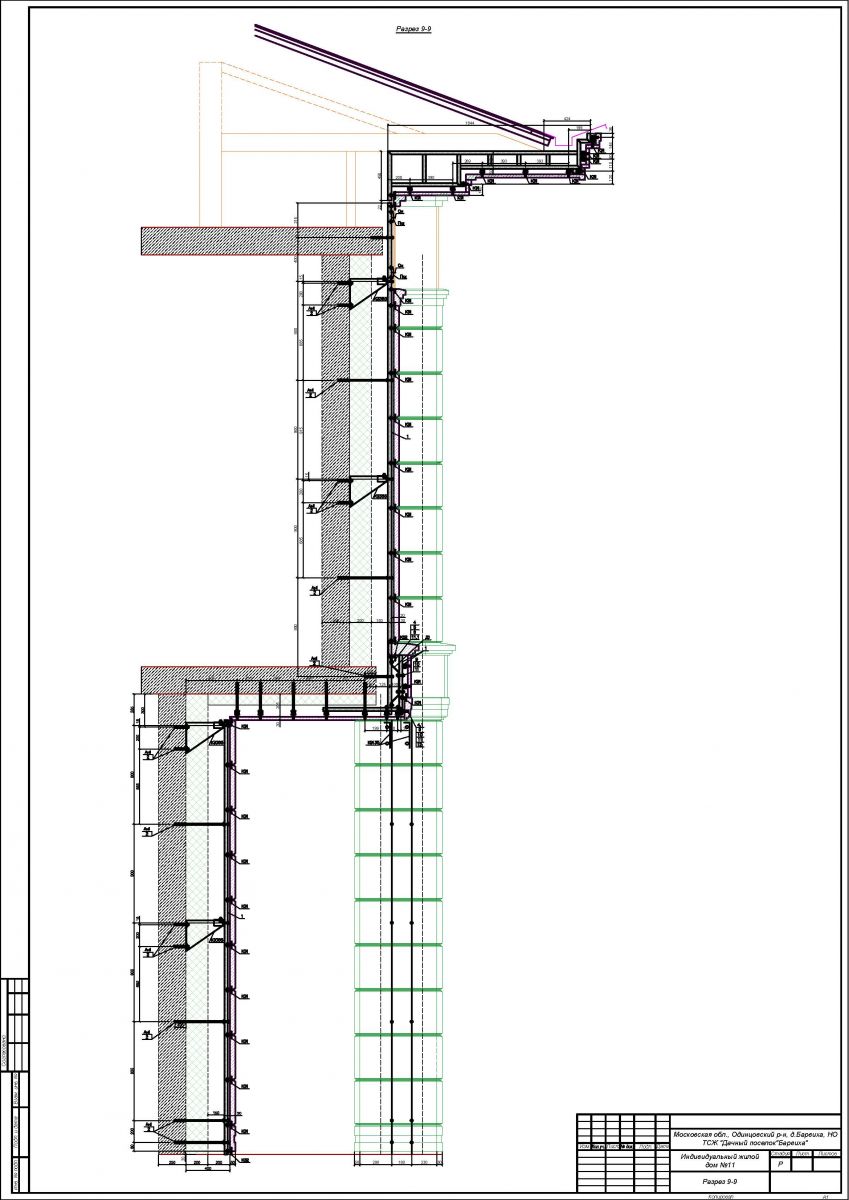

Примеры КМД и узлы крепления НФС МАС  (рdf и dwg)

В ISAKIDIS Architects работают конструкторы, которые имеют большой практический опыт разработки КМД для вентилируемых фасадов и способны решить задачи любой степени сложности. Тяжелые плиты большого формата, большой вынос от стены, сложные изделия максимального веса не становятся для нас нерешаемой задачей. Главные инженеры компании всегда принимают непосредственное участие в разработке КМД, наряду с конструкторами, внося корректировки и высказывая практические пожелания, так как эти люди впоследствии на практике контролируют процесс монтажа конструкции, а КМД для них является основной инструкцией по сборке металлической подсистемы для вентилируемого фасада из натурального камня.

В основе разработки КМД лежат проектно-расчетные стандарты, строгое соблюдение которых обеспечивает высокое качество документации. Проектирование крепежных систем и расчет конструкций осуществляется техническим отделомISAKIDIS Architects с помощью ПО САПР, а также специальных приложений для расчета прочности.

Применение современного ПО позволяет получить техническому отделу всю техническую информацию о проекте, которая позволяет проектировать оптимальные с точки зрения стоимости, безопасности и простоты в эксплуатации крепежные системы. На основе  архитектурных чертежей, разработанных для проекта, наши инженеры-проектировщики также выполнят проектирование по ТУ заказчика.

Для получения необходимого разрешения на применение деталей крепежных систем МАС наша компания готовит полный комплект технической документации, которая в последующем предоставляется участвующим в проекте должностным лицам.
В сложных конструкциях при проектировании и расчете систем крепежа MAC для натурального и искусственного камня может возникнуть необходимость анализировать нагрузки конечных деталей. Это осуществляется, когда важно оставить структурную целостность системы крепежа без изменений. Чаще всего в этом возникает необходимость при применении  унифицированных фасадных панелей и субпрофильных систем.

Инженерно-техническое проектирование, выполняемое специалистами ISAKIDIS Architects,  может быть выполненно со ссылкой на любые международные стандарты.

Сопоставив проектные спецификации, специалисты компании "Исакидис" осуществят проектирование и расчет размеров в соответствии с установленными критериями.

Для разработки КМД и просчета стоимости фасадной системы MAC, необходимо отправить нам на электронную почту проект, либо воспользоваться формой обратной связи.
